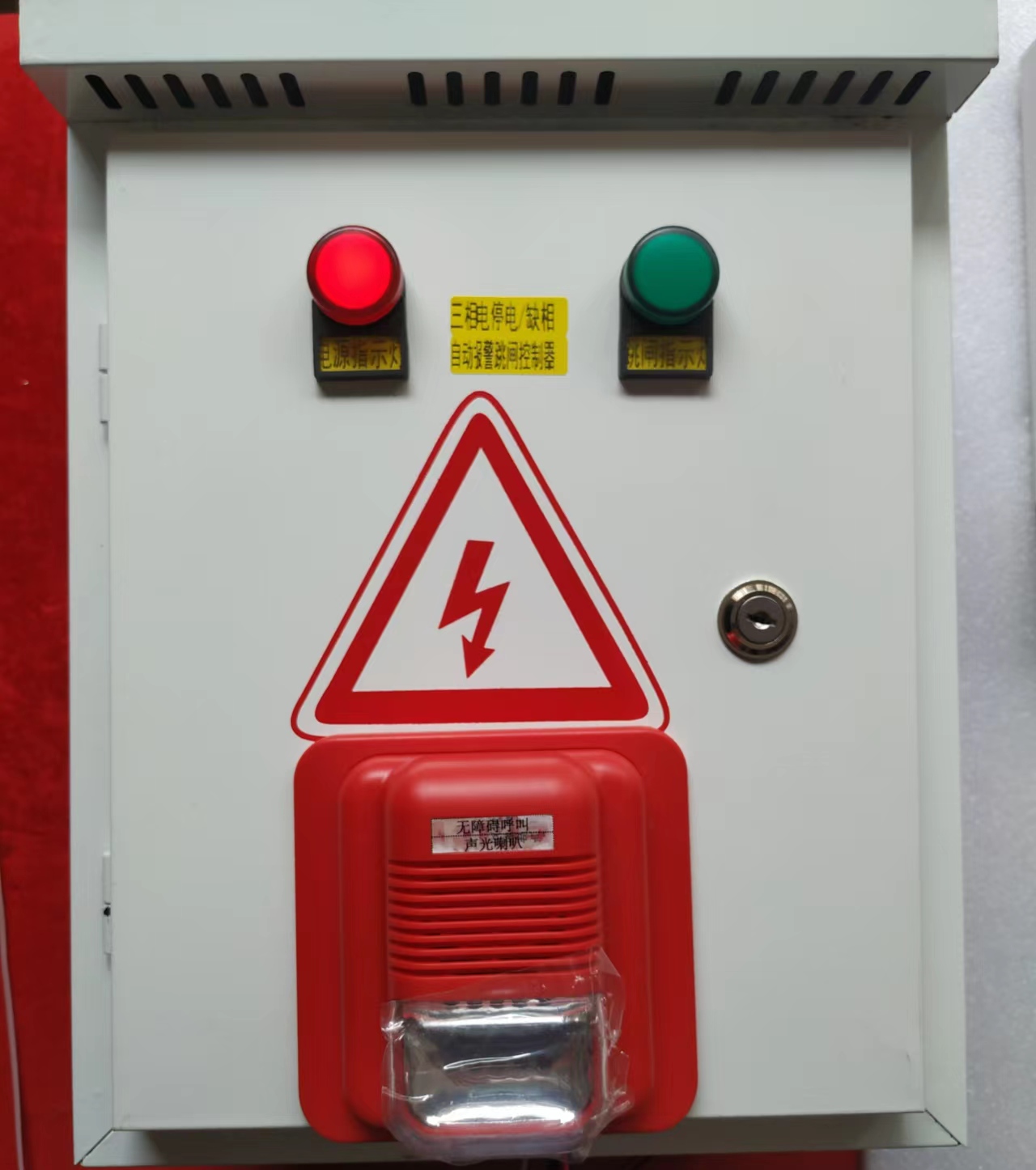

JLH-DX380-3型三相三线制断电智能报警器，是顺德家乐华电子有限公司专为保护电力供电系统负载设备而研发设计制造的高科技产品。它适用于交流频率50HZ、额定控制电源电压至AC380V的控制线路，对三相380V电力线进行实时监控，一旦线路中发生某相电力线被盗剪（断电）、相序改变、过电压、欠电压等故障时，本报警器立即驱动警号报警（音量可达120dB），同时断路器自动跳闸保护电动机。值班人员迅速赶往报警现场将盗贼擒获和及时处理线路，使断电/停电时间和造成的损失最小。客户根据需要可以增加4G物联网报警主机实现远程报警和控制。

断电智能报警器方便安装使用，按图1：在电力线接线板的A、B、C接线端子接入 A、B、C 三相380V电力线，在 喇叭接线端子接入喇叭正负极，在机箱接地端子接入防雷地线，将锂电池接线插在电源板“OUT+  OUT-” 端子上（小心区别正负极）

安装完成检查无误后，对本报警器通电测试，分别单独断开A.B.C相线，喇叭会即刻发出报警声。当供电系统停电时，即A.B.C三相同时断开，喇叭也会即刻报警。本产品初次使用，如遇通电喇叭报警，监测模块左边断错相指示灯亮，表示相序不对，只需将输入端A.B.C任意两相线互换即能正常使用。

 3.1安装方式：挂墙固定安装

 3.2输入电源：AC380V/50HZ

 3.3指示方式：对指示灯（故障时相应指示灯亮）

 3.4报警方式：停电、断电、相序、过电压、欠电压

 3.5过电压调节：AC380V--AC460V可调，动作时间1.5S--4S可调

 3.6欠电压调节：AC300V--AC380V可调，动作时间2S--9S可调

 3.7误差：电压误差：正负3%，延时误差：正负10%

 4.1正常使用条件：周围空气温度-5℃～+40℃；24h的平均值不超过+35℃；海拔高度不超过2000m.

4.2 大气条件：最高温度为+40℃时，空气相对湿度不超过50%,在较低的温度下可允许有较高的相对湿度，对由于温度变化偶尔产生凝露，应采取特殊的措施。

4.3 安装条件：在符合通用安全警示条件下，还应注意防雨雪、水蒸汽、无显著摇动、冲击和振动的地方；安装类别：II。

4.4 运输和贮存条件：-25℃～+55℃。
