JLH-50ZK-30总线制卫生间无障碍呼叫系统简易使用说明书
伴随中国在国际地位的提高，关于中国的人权问题在国际社会上越来越引起重视。90年代一股反华风波席卷而来，其中一项就提出我国的残疾人保证设施不够完善和健全。为此，我们国家专门组织学术专家和相关部门制订了有关的残疾人无障碍设施的建设实施方案。并制定了《城市道路和建筑物无障碍设计规范》GB50763-2012。同时，在一些公共建筑及交通设施方面发布了一些强制性的设计规范。我们可以看到，我们国家正在全面推进残疾人无障碍的进程。
由广东顺德家乐华电子有限公司研发制造的JLH-50系列卫生间无障碍呼叫系统，是根据我国《城市道路和建筑物无障碍设计规范》GB50763-2012第3.7.1.2--3.11.3/4--3.12.4/6条（强制性条文）规定而设计的。规范规定：专用厕所/宿舍无障碍设施要求设计呼叫按钮，“距地面0.40~0.50m处应设求助呼叫按钮”。为使系统更加完善，设计同时还需要考虑在卫生间门上方设置声光语音报警显示屏，在值班中心设置位置显示及复位功能主机装置。同时要设计不间断供电电源。
卫生间无障碍求助呼叫系统各产品安装位置
1、紧急求助按钮（JLH-50K）+按钮防水盒（JLH-50FK）：选用经国家CCC认证的防水产品，按照我国《城市道路和建筑物无障碍设计规范》GB50763第3.11.3/4--3.12.4/6（强制性条文）规定，求助按钮（包含求助呼叫按钮防水罩）安装在卫生间马桶边距地面40—50CM处。
2、声光语音喇叭（JLH-50WD）+《需要帮助》显示牌（JLH-40X）安装于卫生间门外门顶上方正中间位置。显示牌为LED高亮发光与声光喇叭同步产生声光报警提示，让服务人员迅速到达现场救援。

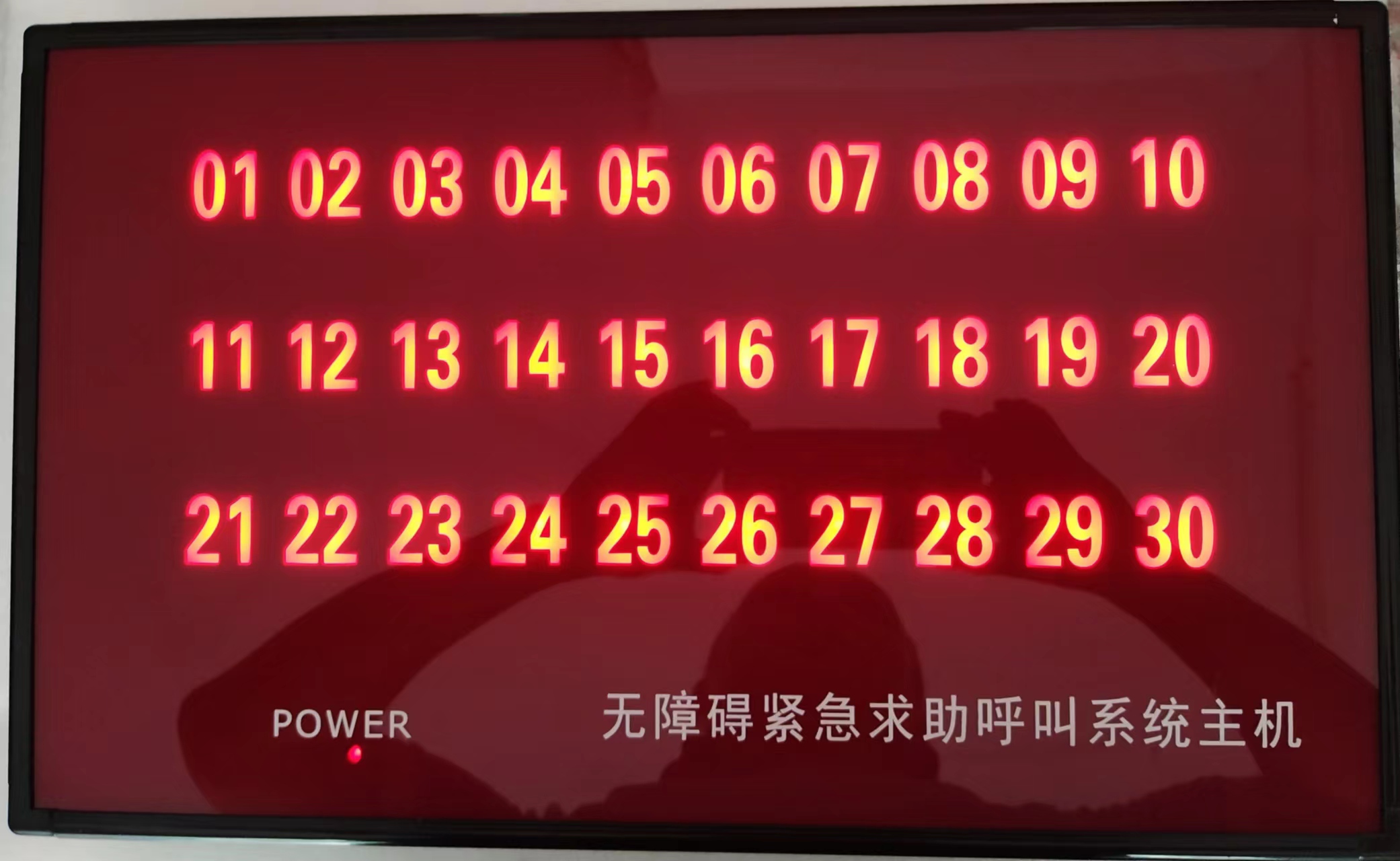

3、总线制卫生间无障碍求助呼叫系统的数码显示主机（JLH-50ZK-30）和主机电源（JLH-50D）安装于值班室台面或者挂墙上离地1.5--1.8米高的位置。
4、总线制卫生间无障碍求助呼叫系统的分机地址模块控制器/残卫呼叫控制器（JLH-50J），安装于卫生间走廊或者卫生间里面天花底。根据项目要求，也可以安装于弱电管井。
用户具体使用：当残疾人或行动不方便人士在卫生间按下呼叫按钮发出求救信号后，位于卫生间门口的LED《需要帮助》显示牌点亮指示呼救，声光语音喇叭发出特大声《请求帮助》求救声；此时在值班室的值班人员听到主机语音喇叭叫，根据主机显示屏显示的数字，去到对应的无障碍卫生间展开施救；施救服务完毕后按下卫生间现场的不锈钢面板绿色复位按钮对现场报警解除（复位），完成本次操作。如果在卫生间附近的人或者值班巡逻人员，听到卫生间门外门顶上方的声光语音喇叭叫，也可以根据声音指示的位置去到现场施救。值班员回到值班室再按下主机侧边的复位按钮对主机进行复位。
|
