产品名称：

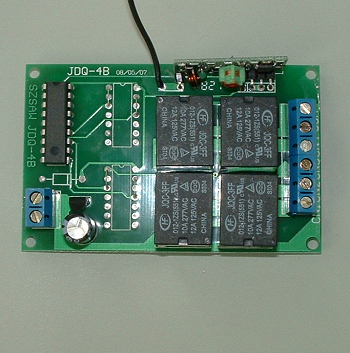

 JDQ-4B 12V供电四路继电器接收板
产品型号：
 JDQ-4B
产品备注：

　产品说明

技术参数

工作电压：DC12V

工作频率：315MHZ、433.92MHZ（其它频率可定制）

静态电流：6mA

工作电流：137mA

接收灵敏度：-103dBm

工作方式：点动（M4）、互锁（L4）、自锁（T4）

编码方式：焊盘（固定码）

调制方式：调幅（OOK）

工作温度：-10℃~+70℃

尺　　寸：63×39×13mm

产品介绍

体积小，带四路继电器输出；
采用接线柱的接线方式方便手工接线；
常开、常闭、公共触点直接输出。



接线说明：

脚位

名称

功能说明

1

+

电源正极

2

—

电源负极

3

CN1

继电器1常开端

4

CN2

继电器2常开端

5

CN3

继电器3常开端

6

CN4

继电器4常开端

7、8

COM

继电器公共端

适用环境

无线遥控开关、防盗报警、遥控门锁等

自选配件

与公司遥控器配套使用。
