产品名称：

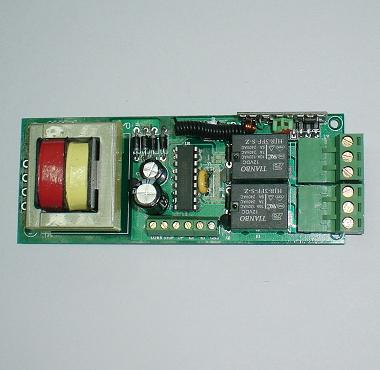

 DJ-WF 220V供电两路继电器接收板
产品型号：
 DJ-WF
产品备注：

　产品说明

技术参数

工作电压：AC220V-380V 50/60Hz

工作频率：315MHZ、433.92MHZ（其它频率可定制）

静态电流：9mA

工作电流：70mA

接收灵敏度：-103dBm

编码方式：学习码（百万组）

调制方式：调幅（OOK）

工作温度: -10℃~+70℃

尺　　寸：114×46×30mm

产品介绍

单路继电器输出；

具有行程开关断电保护功能；
可控制电机正反转；
采用接线柱的接线方式方便手工接线；
学习对码，增配遥控器方便。



接线说明：

脚位

名称

功能说明

1

N

零线

2

220

220V电压输入端

3

380

380V电压输入端

4

NO

继电器1常开端

5

NC

继电器1常闭端

6

COM

继电器1公共端

7

NO

继电器2常开端

8

NC

继电器2常开端

9

COM

继电器2公共端

10

DOWN

下行、反转

11

STOP

停止

13

UP

上行、正转

14

K2

行程开关2

15

K1

行程开关1

16

GND

直流电源负极

适用环境

应用领域：无线遥控开关、报盗报警、遥控门锁等。

自选配件

可与公司遥控器配套使用。
